Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3412
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Fornitore di energia: |
AC 220V, 50/60Hz |
Area di ispezione: |
Fino a 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Software: |
Interfaccia utente intuitiva |
Metodo di ispezione: |
Ispezione 3D |
Risoluzione: |
10 μm |
Velocità di ispezione: |
Fino a 80 cm2/s |
Fornitore di energia: |
AC 220V, 50/60Hz |
Area di ispezione: |
Fino a 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Software: |
Interfaccia utente intuitiva |
Metodo di ispezione: |
Ispezione 3D |
Risoluzione: |
10 μm |
Velocità di ispezione: |
Fino a 80 cm2/s |

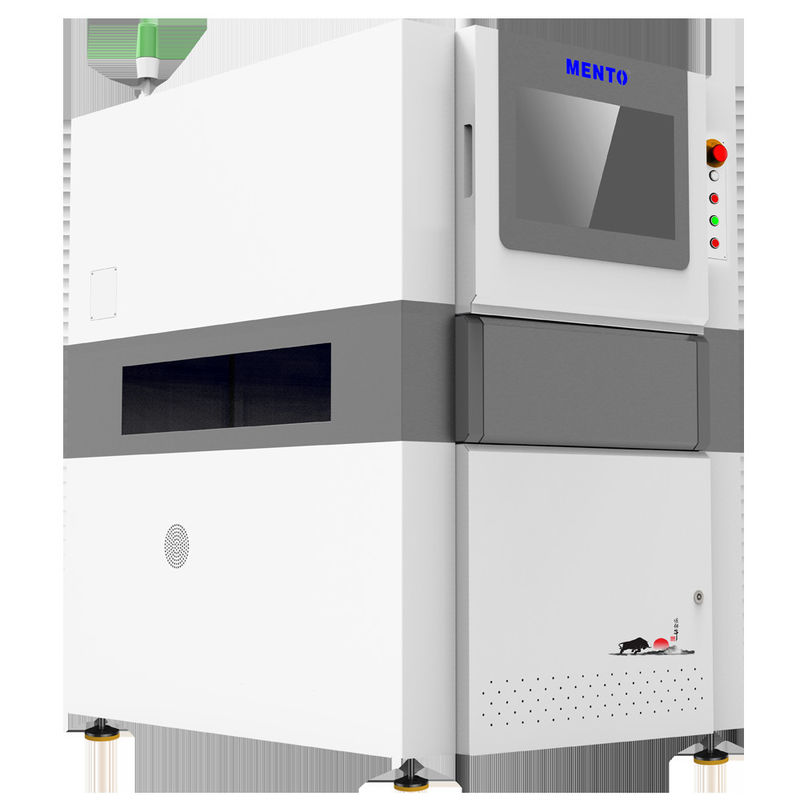

Il nostro 3D AOI Machine utilizza l'allineamento automatico, rendendolo facile da usare e conveniente per qualsiasi utente.risparmiando tempo e assicurando che i risultati siano affidabili.
When it comes to inspection types, our 3D AOI Machine has you covered. It can perform inspections for solder joints, components, and defects, assuring that your PCBs are thoroughly inspected. Quando si tratta di tipi di ispezione, la nostra 3D AOI Machine ti ha coperto.Questo garantisce che i tuoi prodotti siano di altissima qualità e che i tuoi clienti siano soddisfatti dei prodotti che ricevono..
Our 3D AOI Machine is powered by AC 220V, 50/60Hz, making it easy to use in any environment.assicurando che i vostri PCB siano ispezionati a fondo.
There are many PCB AOI equipment manufacturers out there, but our 3D AOI Machine stands out from the rest. È una macchina affidabile e accurata che può aiutarti a migliorare la qualità dei tuoi prodotti..Quindi, se siete alla ricerca di un'attrezzatura AOI PCB di alta qualità, scegliete la nostra macchina 3D AOI.
| Modello di dispositivo | K3412 | |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | 4 DLP light source (raster phase shift technology) and red, green and blue (RGB) light source (sorgente luminosa a rastere) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 20 mm/40 mm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
This 3D AOI Machine is an essential equipment for PCB AOI equipment manufacturers. It is capable of inspecting solder joint, component, and defect. Questa 3D AOI Machine è un'attrezzatura essenziale per i produttori di attrezzature per PCB AOI.The intuitive user interface software makes it easy to operate Il software di interfaccia utente intuitivo lo rende facile da usareCon un peso di 800 Kg, è un'equipaggiamento di ispezione PCB aoi affidabile e robusto.
| Attributo del prodotto | Valore |
| Nome del prodotto | Macchina di ispezione 3D AOI |
| Risoluzione | 10 μm |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Metodo di allineamento | Allineamento automatico |
| Sistema operativo | Windows 10 |
| Illuminazione | LED RGB |
| Dimensione | L 1300 X W 1300 X H 1500 mm |
| Velocità di ispezione | Fino a 80 cm2/s |
| Peso | 800 kg |
| Software | Interfaccia utente intuitiva |
| Fornitore di energia | AC 220V, 50/60Hz |
The Mento-01 3D AOI machine is designed for automatic alignment of PCBs with a thickness range between 0.5mm to 5mm.e la velocità di ispezione può raggiungere fino a 80 cm2/sQueste caratteristiche lo rendono un sistema di ispezione PCB ideale per varie industrie, tra cui automotive, aerospace, medicale e telecomunicazioni.
The Mento-01 3D AOI machine is perfect for PCB manufacturing companies that require high precision and accuracy in PCB inspection.È uno strumento efficiente e affidabile che aiuta a rilevare i difetti nei PCB.La funzione di allineamento automatico garantisce che ogni ispezione sia effettuata con il più alto livello di accuratezza.ridurre la necessità di interventi manuali.
Con il suo design compatto, la macchina Mento-01 3D AOI ha una dimensione di L1300 x W1300 x H1500 mm, rendendola facile da installare in qualsiasi spazio di lavoro.This machine is a perfect fit for small and medium-sized PCB manufacturing companies that require an efficient and reliable PCB AOI equipment without compromising on quality Questa macchina è perfetta per le piccole e medie aziende produttrici di PCB che richiedono un'efficiente e affidabile attrezzatura AOI PCB senza compromettere la qualità.
In conclusion, the Mento-01 3D AOI inspection machine is an essential tool for PCB manufacturing companies that require a high level of precision and accuracy when inspecting PCBs. In conclusione, la Mento-01 3D AOI is an essential tool for PCB manufacturing companies that require a high level of precision and accuracy when inspecting PCBs.La sua funzione di allineamento automaticoLa velocità di ispezione e la copertura lo rendono una scelta ideale per varie applicazioni nelle industrie automobilistiche, aerospaziali, mediche e delle telecomunicazioni.
The 3D AOI Machine product technical support and services offered include:
Imballaggio del prodotto:
The 3D AOI Machine sarà packaged in a sturdy cardboard box with foam padding and bubble wrap to ensure safe transportation.e istruzioni per la manipolazione.
Spedizione:
The 3D AOI Machine sarà spedito nel modo più efficiente e conveniente possibile, pur garantendo una consegna tempestiva e sicura.I clienti verranno forniti con un numero di tracciamento e data di consegna stimata.
A: Il marchio della macchina 3D AOI è Mento.
Q: Qual è il numero di modello della macchina 3D AOI?
A: Il numero di modello della macchina 3D AOI è Mento-01.
Q: Dove è stata prodotta la macchina 3D AOI?
A: La macchina 3D AOI è fabbricata in Cina, Dongguan.
Q: Che certificazioni ha la macchina 3D AOI?
A: The 3D AOI Machine è certificata con ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina 3D AOI?
A: La quantità minima di ordine per la macchina 3D AOI è 1.
Q: Qual è il prezzo della macchina 3D AOI?
A: Il prezzo della macchina 3D AOI è negoziabile.
Q: Qual è il tempo di consegna per la macchina 3D AOI?
A: Il tempo di consegna per la macchina 3D AOI è di 1 settimana.
Q: Quali sono i termini di pagamento per la macchina 3D AOI?
A: I termini di pagamento per la macchina 3D AOI sono online.
Q: Qual è la capacità di fornitura della macchina 3D AOI?
A: La capacità di approvvigionamento della macchina 3D AOI è di 1000 al mese.
