Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Fornitore di energia: |
AC 220V, 50/60Hz |
Illuminazione: |
RGB LED |
Area di ispezione: |
Fino a 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Velocità di ispezione: |
Fino a 80 cm2/s |
Software: |
Interfaccia utente intuitiva |
Spessore del PCB: |
0.5 - 5 mm |
Risoluzione: |
10 μm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Illuminazione: |
RGB LED |
Area di ispezione: |
Fino a 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Velocità di ispezione: |
Fino a 80 cm2/s |
Software: |
Interfaccia utente intuitiva |
Spessore del PCB: |
0.5 - 5 mm |
Risoluzione: |
10 μm |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

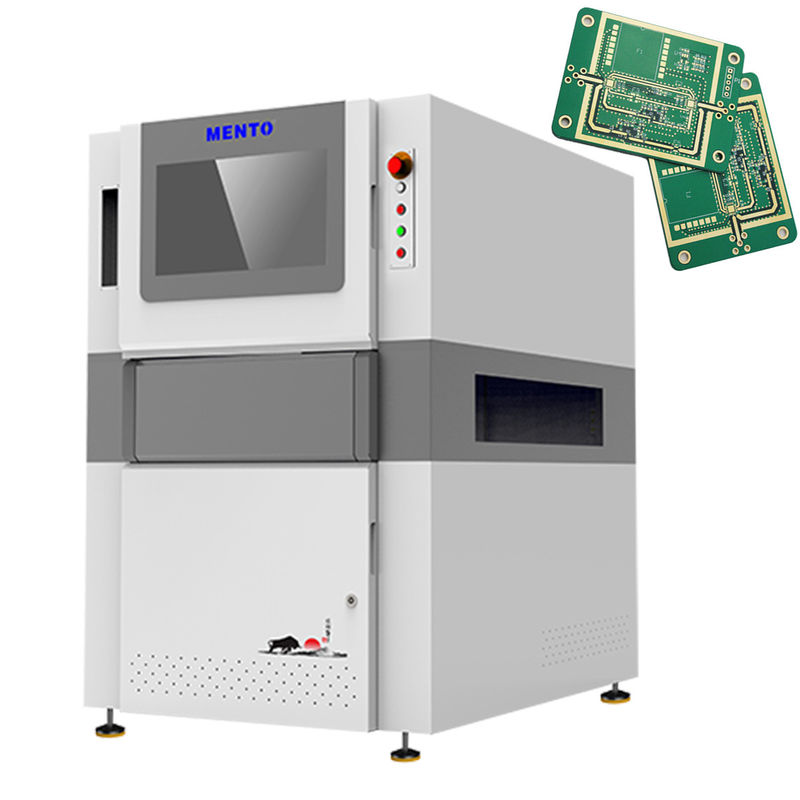

La macchina di ispezione 3D AOI è dotata di un potente alimentatore AC 220V a 50/60 Hz che garantisce un funzionamento stabile e affidabile.Questa macchina utilizza una fotocamera digitale 3D che cattura immagini ad alta risoluzione degli assemblaggi elettronici. La fotocamera è in grado di catturare immagini da diverse angolazioni, fornendo una vista a 360 gradi dell'assemblaggio.non lasciando spazio agli errori.
La macchina di ispezione 3D AOI utilizza l'illuminazione LED RGB per illuminare gli assemblaggi elettronici.garantire che tutti i componenti e le giunzioni di saldatura siano chiaramente visibiliL'illuminazione a LED RGB fornisce anche la possibilità di regolare la temperatura e l'intensità del colore, fornendo un'illuminazione ottimale per diversi tipi di assemblaggi.
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questa macchina 3D AOI è un sistema di ispezione PCB di ultima generazione progettato per il più alto livello di precisione di ispezione.E' prodotto dai principali produttori di attrezzature Aoi ed è dotato di una telecamera digitale 3D per ispezioni precise di giunzione di saldaturaLa macchina può ispezionare un'area fino a 510 x 510 mm utilizzando metodi di ispezione 3D. Il software di interfaccia utente intuitivo lo rende facile da usare per gli operatori di tutti i livelli.
| Risoluzione | 10 μm |
| Zona di ispezione | Fino a 510 x 510 mm |
| Peso | 800 kg |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Software | Interfaccia utente intuitiva |
| Spessore del PCB | 0.5 - 5 mm |
| Illuminazione | LED RGB |
| Metodo di ispezione | Ispezione 3D |
| Velocità di ispezione | Fino a 80 cm2/s |
| Dimensione | W1000mmxD1380mmxH1600mm |
Una delle caratteristiche chiave di questo prodotto è che può ispezionare vari tipi di difetti come giunture di saldatura, componenti e altri difetti.È una soluzione ideale per i produttori di elettronica che devono garantire la qualità dei loro prodotti prima di metterli sul mercatoIl Mento-01 può rilevare e avvisare l'utente di eventuali problemi, assicurandosi che il PCB sia privo di difetti prima di essere spedito.
Il Mento-01 è adatto a varie occasioni e scenari, come aziende produttrici di PCB, fabbriche di assemblaggio elettronico e progettisti di prodotti elettronici.È utile anche per la riparazione di dispositivi elettronici che richiedono l'ispezione e la riparazione di PCB per funzionare correttamente.
L'area di ispezione del Mento-01 può coprire fino a 510 x 510 mm, rendendolo adatto per PCB di grandi dimensioni.Il metodo di allineamento automatico utilizzato in questo prodotto garantisce che l'ispezione sia accurata e coerenteCon una capacità di fornitura di 1000 al mese, questo prodotto può soddisfare le esigenze di vari clienti.
Il Mento-01 è compatibile con spessori di PCB compresi tra 0,5 e 5 mm. Il prezzo di questo prodotto è negoziabile e il tempo di consegna è di 1 settimana.rendere il processo di transazione più conveniente per il cliente.
In conclusione, il Mento-01 è un sistema di ispezione dei PCB affidabile, accurato ed efficiente che può aiutare i produttori di elettronica a garantire la qualità dei loro prodotti.È adatto a varie occasioni e scenari e può soddisfare le esigenze di diversi clienti.
Il supporto tecnico e i servizi del prodotto 3D AOI Machine includono:
- Assistenza all'installazione e all'installazione
- Formazione per operatori e personale di manutenzione
- Supporto tecnico continuo via telefono, e-mail o accesso remoto
- Servizi di riparazione e manutenzione in loco
- Aggiornamenti e aggiornamenti del software
- Ricambi e materiali di consumo
- Servizi di taratura e certificazione
Imballaggio del prodotto:
La macchina 3D AOI sarà confezionata in modo sicuro in una cassa di legno per garantire un trasporto sicuro.
Spedizione:
La spedizione sarà organizzata dal nostro team logistico e verrà inviata tramite un servizio di corriere affidabile.Un numero di tracciamento verrà fornito una volta spedita la spedizione.
D: Qual è il marchio della macchina 3D AOI?
A: Il marchio della macchina 3D AOI è Mento.
Q: Qual è il numero di modello della macchina 3D AOI?
A: Il numero di modello della macchina 3D AOI è Mento-01.
Q: Dove è stata prodotta la macchina 3D AOI?
R: La macchina AOI 3D è prodotta in Cina a Dongguan.
Q: Che certificazioni ha la macchina 3D AOI?
R: La macchina 3D AOI ha le certificazioni ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina 3D AOI?
A: La quantità minima di ordine per la macchina 3D AOI è 1.
Q: Qual è il prezzo della macchina 3D AOI?
A: Il prezzo della macchina 3D AOI è negoziabile.
Q: Qual è il tempo di consegna per la macchina 3D AOI?
R: Il tempo di consegna per la macchina AOI 3D è di 3 settimane.
Q: Quali sono i termini di pagamento per la macchina 3D AOI?
R: Le condizioni di pagamento per la macchina AOI 3D sono in linea.
Q: Qual è la capacità di fornitura della macchina 3D AOI?
A: La capacità di approvvigionamento della macchina 3D AOI è di 1000 al mese.
