Dettagli del prodotto
Place of Origin: China dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Model Number: K3412
Termini di trasporto & di pagamento
Minimum Order Quantity: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Velocità di ispezione: |
Fino a 80 cm2/s |
Risoluzione: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100 kg |
Dimensione: |
L 1000 X W 1380 X H 1600 mm |
Area di ispezione: |
Fino a 510 x 510 mm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Metodo di allineamento: |
Allineamento automatico |
Velocità di ispezione: |
Fino a 80 cm2/s |
Risoluzione: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100 kg |
Dimensione: |
L 1000 X W 1380 X H 1600 mm |
Area di ispezione: |
Fino a 510 x 510 mm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Metodo di allineamento: |
Allineamento automatico |
Applicazione
Ispezione delle giunzioni di saldatura e dei dispositivi montati
Caratteristiche
1.Alta velocità, tempo di elaborazione FOV singolo è di circa 350ms
2.Anti-interferenza, alta precisione, ampio raggio
3La sorgente luminosa RGB integra perfettamente le informazioni 2D per migliorare la precisione del giudizio
4Visualizzazione tridimensionale dell'altezza, che può visualizzare dati RGB tridimensionali e mappe di calore dell'altezza
Parametro tecnico
| Modello di dispositivo | K3412 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | 4 Fonte luminosa DLP (tecnologia di scambio di fase raster) e fonte luminosa rosso, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 20 mm/40 mm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase di griglia per eliminare le ombre e sistema di illuminazione a sorgente luminosa 3D a quattro direzioni | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Il nostro innovativo sistema di elaborazione delle immagini offre una serie di vantaggi e tecnologie fondamentali che possono migliorare l'accuratezza e la precisione del vostro lavoro.Una delle nostre caratteristiche più importanti è la nostra capacità di immagini ad alta risoluzione, che possono essere configurati con diverse risoluzioni per evidenziare anche i difetti più sottili - rendendoli facili da rilevare e analizzare.
Raggiungiamo queste immagini ad alta risoluzione attraverso l'uso di fotocamere industriali a colori ad alta velocità da 5MP e 12MP.Queste fotocamere sono combinate con lenti telecentriche di alto livello di grande diametro che sono state progettate per ridurre al minimo la distorsione e massimizzare la profondità di campo - creando un chiaro, immagini di alta qualità compatibili con una chiarezza dell'immagine alta e bassa.
Il nostro sistema utilizza anche una tecnologia di calibrazione avanzata per garantire il più alto livello di precisione di misurazione dimensionale.correzione della distorsione della lente, e correzione degli errori di installazione - con il risultato di uno strumento di misurazione estremamente preciso su cui si può fare affidamento per analisi dettagliate e accurate.
Inoltre, la nostra sorgente luminosa multiangolare è progettata per evidenziare efficacemente dettagli come i giunti della saldatura e le caratteristiche dello schermo di seta.Abbiamo equipaggiato la nostra fonte di luce con un regolatore di corrente costante per garantire luminosità costante e ottimale qualità dell'immagine.
L'ambito di applicazione di questo prodotto consiste nell'ispezione delle giunzioni di saldatura e dei dispositivi montati.garantire che la qualità e la funzionalità complessive del dispositivo non siano compromesse.
Questo prodotto ha una serie di caratteristiche che lo rendono altamente efficace per l'ispezione di giunzioni di saldatura e dispositivi montati.rendendola una macchina di elaborazione ad alta velocità.Inoltre, è progettato con capacità anti-interferenza, fornendo un elevato livello di precisione su una vasta gamma di input.
Un'altra caratteristica chiave è la sua integrazione senza soluzione di continuità di informazioni 2D dalla fonte di luce RGB, che migliora la precisione del giudizio.fornendo uno strumento di visualizzazione prezioso che visualizza i dati RGB e le mappe di calore di altezzaQueste caratteristiche insieme rendono il processo di ispezione rapido, accurato e altamente efficace.
Il nostro software offre un approccio veloce e minimalista alla programmazione grafica. Utilizzando moduli universali, è possibile costruire applicazioni standard e prototipo rapidamente i propri progetti.Potete verificare i vostri prototipi in pochissimo tempo., rendendo il processo di sviluppo molto più efficiente.
Uno dei principali vantaggi del nostro software è la capacità di eseguire ispezioni visive senza richiedere alcuna codifica.È possibile costruire facilmente un processo di controllo visivo algoritmo combinando diversi moduli e facendo clic sul mouseQuesto rende il processo di ispezione visiva molto più semplice e veloce, risparmiando molto tempo nel lungo periodo.
Oltre all'ispezione visiva, il nostro software semplifica anche il processo di controllo del movimento.Non è necessario conoscere alcun codice per controllare il movimento - il nostro processo di controllo del movimento fornisce un'interfaccia di controllo motion card che richiede solo la configurazione interattivaCon questa interfaccia, è possibile realizzare facilmente scenari complessi di controllo del movimento senza alcun problema.

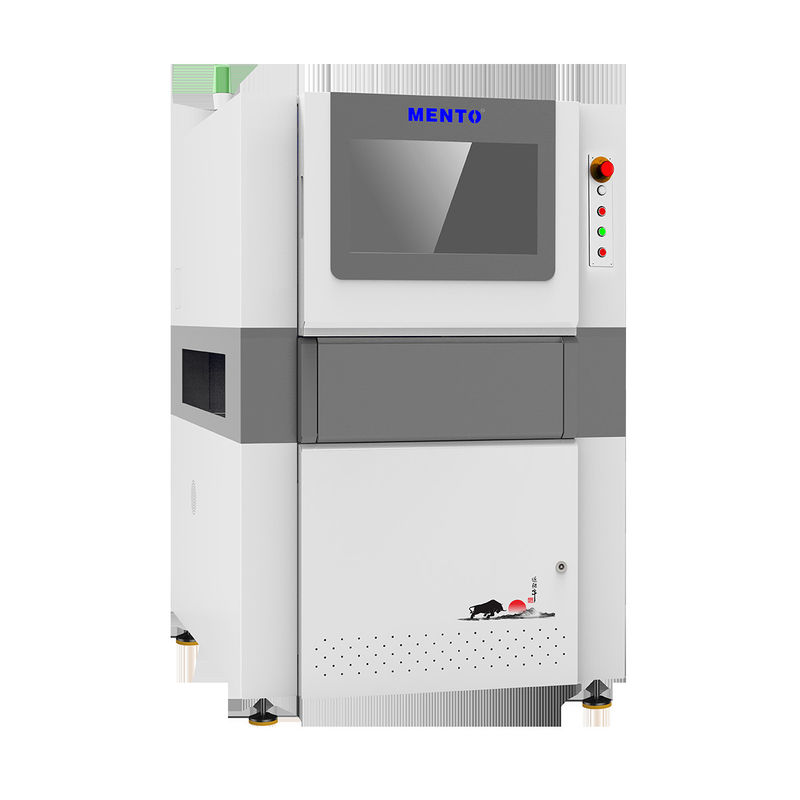

La macchina 3D AOI di Mento, numero di modello K3412, è un sistema di ispezione di PCB di punta prodotto in Cina a Dongguan.garantire il rispetto delle norme di qualità e ambientali.
I nostri servizi di personalizzazione dei prodotti offrono flessibilità nel soddisfare le vostre esigenze specifiche.
Il tempo di consegna è di circa 3 settimane, e la nostra capacità di fornitura è di 1000 unità al mese. Le dimensioni della macchina sono L 1000 X W 1380 X H 1600 mm, e pesa 1100 Kg.Fornitore di alimentazione a 50/60Hz e funziona sul sistema operativo Ubuntu.
L'illuminazione a LED RGB del sistema di ispezione del pcb aoi fornisce immagini chiare e accurate delle schede di circuito stampato.Contattaci oggi per saperne di più su come i nostri servizi di personalizzazione dei prodotti possono soddisfare le tue esigenze.
Il prodotto 3D AOI Machine viene fornito con supporto tecnico e servizi per garantire prestazioni ottimali e ridurre al minimo i tempi di inattività.
Il nostro supporto tecnico e i nostri servizi sono progettati per far funzionare la vostra macchina 3D AOI in modo regolare ed efficiente, in modo da potervi concentrare sui vostri obiettivi di produzione.
Imballaggio del prodotto:
La macchina 3D AOI verrà fornita in una robusta scatola di cartone con inserti di schiuma per proteggerla durante la spedizione.
Spedizione:
Il prodotto sarà spedito tramite un servizio di corriere affidabile e richiederà una firma al momento della consegna.ma può variare a seconda della destinazioneLe spese di spedizione saranno calcolate in base all'indirizzo di consegna e saranno aggiunte al costo totale dell'ordine.
Domande frequenti:
D: Qual è il marchio di questo prodotto?
R: Il marchio di questo prodotto è Mento.
D: Qual è il numero di modello di questo prodotto?
R: Il numero di modello di questo prodotto è K3412.
D: Dove viene prodotto questo prodotto?
R: Questo prodotto è prodotto in Cina, a Dongguan.
D: Quali sono le certificazioni di questo prodotto?
R: Questo prodotto è certificato ISO9001 e ISO14001.
D: Qual è la quantità minima di ordine per questo prodotto?
R: Il quantitativo minimo di ordinazione per questo prodotto è 1.
D: Il prezzo è negoziabile?
R: Sì, il prezzo di questo prodotto è negoziabile.
D: Qual è il tempo di consegna di questo prodotto?
R: Il tempo di consegna di questo prodotto è di 3 settimane.
D: Qual è la capacità di approvvigionamento di questo prodotto?
R: La capacità di approvvigionamento di questo prodotto è di 1000/mese.
