Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: 1200 mm*1500 mm*1800 mm
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Velocità di ispezione: |
Fino a 80 cm2/s |
tipo di fotocamera: |
Fotocamera digitale 3D |
Sistema operativo: |
Windows 10 |
Area di ispezione: |
Fino a 510 x 510 mm |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
Peso: |
1100 kg |
Illuminazione: |
RGB LED |
Software: |
Interfaccia utente intuitiva |
Velocità di ispezione: |
Fino a 80 cm2/s |
tipo di fotocamera: |
Fotocamera digitale 3D |
Sistema operativo: |
Windows 10 |
Area di ispezione: |
Fino a 510 x 510 mm |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
Peso: |
1100 kg |
Illuminazione: |
RGB LED |
Software: |
Interfaccia utente intuitiva |

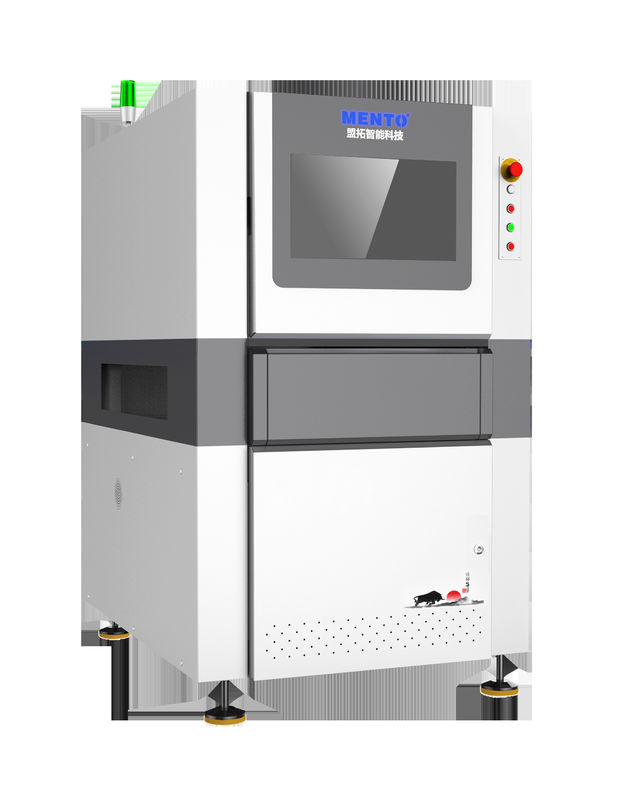

La macchina ha un design compatto con dimensioni di L 1300 X W 1300 X H 1500 mm, che la rendono ideale per l'impiego in piccole e medie linee di produzione.il che significa che può scansionare e ispezionare rapidamente i PCB con elevata precisione.
Una delle caratteristiche chiave di questa macchina 3D AOI è il suo sistema di illuminazione RGB LED. Fornisce un'illuminazione luminosa e uniforme, consentendo alla macchina di catturare immagini dettagliate della superficie del PCB.Il sistema è anche energeticamente efficiente e ha una durata di vita più lunga rispetto ai sistemi di illuminazione tradizionali.
La macchina è progettata per lavorare con PCB con uno spessore compreso tra 0,5 e 5 mm. Ciò la rende un'attrezzatura versatile che può essere utilizzata per una vasta gamma di applicazioni di produzione di PCB.Ha anche un'interfaccia utente intuitiva che rende facile la configurazione e il funzionamento.
Nel complesso, la macchina 3D AOI è un'attrezzatura affidabile ed efficiente che può aiutare a razionalizzare il processo di produzione dei PCB.compresa la sua tecnologia di imaging 3D e il sistema di illuminazione LED RGB, rendendola un'apparecchiatura AOI PCB di prima linea in grado di fornire risultati costanti e di alta qualità.
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Attributo del prodotto | Valore |
| Nome del prodotto | Macchina di ispezione 3D AOI |
| Metodo di allineamento | Allineamento automatico |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
| Risoluzione | 10 μm |
| Peso | 800 kg |
| Software | Interfaccia utente intuitiva |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Dimensione | L 1350 X W 1000 X H 1600 mm |
| Zona di ispezione | Fino a 510 x 510 mm |
| Fornitore di energia | AC 220V, 50/60Hz |
| Spessore del PCB | 0.5 - 5 mm |
Mento-01 è una macchina ideale per l'ispezione di PCB aoi, che fornisce un'ispezione ad alta precisione e ad alta velocità per spessori di PCB compresi tra 0,5 e 5 mm.che consente di rilevare difetti quali graffi, crepe e altri difetti superficiali difficili da rilevare con metodi di ispezione 2D.
Mento-01 è adatto a una vasta gamma di occasioni e scenari di applicazione, tra cui, a titolo esemplificativo:
La macchina è facile da usare e richiede una formazione minima, il che la rende ideale per l'uso in piccoli e grandi impianti di produzione.Le dimensioni compatte della macchina di L 1300 X W 1300 X H 1500 mm consentono una facile integrazione nelle linee di produzione esistenti.
In Mento, offriamo condizioni di pagamento flessibili e un prezzo negoziabile, rendendo facile per i clienti l'acquisto della macchina.assicurando che possiamo soddisfare le esigenze di impianti di produzione su piccola e grande scala.
L'ordine di Mento-01 è semplice, con un ordine minimo di 1 unità e un tempo di consegna di appena 1 settimana.garantire sempre risultati di ispezione di alta qualità.
Il supporto tecnico e i servizi del prodotto 3D AOI Machine includono:
- Guida e assistenza all'installazione
- Formazione e istruzione degli utilizzatori sull'uso e la manutenzione delle macchine
- Risoluzione e diagnosi dei problemi delle macchine
- Riparazione e sostituzione di componenti difettosi
- Aggiornamenti e aggiornamenti del software
- Servizi di taratura e allineamento
- Supporto tecnico a distanza
- Supporto tecnico e manutenzione in loco
Imballaggio del prodotto:
Spedizione:
D: Qual è il marchio della macchina 3D AOI?
A: Il marchio della macchina 3D AOI è Mento.
Q: Qual è il numero di modello della macchina 3D AOI?
A: Il numero di modello della macchina 3D AOI è Mento-01.
Q: Dove è stata prodotta la macchina 3D AOI?
R: La macchina AOI 3D è prodotta in Cina a Dongguan.
Q: Che certificazioni ha la macchina 3D AOI?
A: The 3D AOI Machine è certificata con ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina 3D AOI?
A: La quantità minima di ordine per la macchina 3D AOI è 1.
