Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3
Imballaggi particolari: W1350xD1000xH1600mm
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10pcs + 20 giorni lavorativi
AOI: |
Automatizzato |
Spessore del PCB: |
0,2 mm - 6 mm |
Dimensione: |
1000 mm x 800 mm x 1500 mm |
Fotocamera: |
Telecamera digitale ad alta risoluzione |
Fonte di luce: |
LED |
Accuratezza delle ispezioni: |
990,9% |
Software: |
Software avanzato di elaborazione delle immagini |
AOI: |
Automatizzato |
Spessore del PCB: |
0,2 mm - 6 mm |
Dimensione: |
1000 mm x 800 mm x 1500 mm |
Fotocamera: |
Telecamera digitale ad alta risoluzione |
Fonte di luce: |
LED |
Accuratezza delle ispezioni: |
990,9% |
Software: |
Software avanzato di elaborazione delle immagini |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

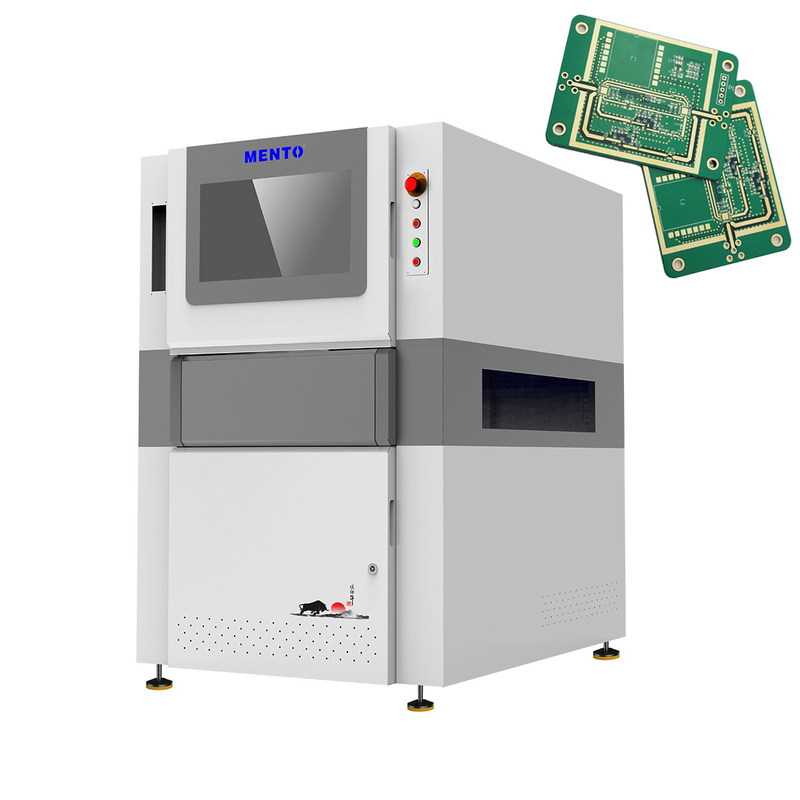

Controllo della pasta di saldatura 3D serie K32
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Principio di misura del profilo di fase
L'oggetto deforma (modula) il modello sinusoidale
Calcolare la fase sinusoidale e trovare l'altezza (demodulazione)
Anti-interferenza, alta precisione, ampio raggio
1Le strisce mobili garantiscono la resistenza alle interferenze luminose ambientali.
2Le strisce ad alta frequenza garantiscono una risoluzione verticale sufficientemente elevata
3Le strisce a bassa frequenza garantiscono una gamma di misurazione sufficientemente ampia.
MES globaledatàIinterfacciacabilitàe potente sistema SPC
1. Statistiche in tempo reale dei dieci principali componenti di allarme
2. Il numero di allarmi può essere impostato per bloccare la macchina
3. Esportare l'intera immagine del pannello di ogni PCB in tempo reale per una successiva tracciabilità
